功能：
BA系列產品應用電磁感應原理，對電網中的交流電流進行實時測量，將其隔離變換為標準的直流信號輸出。
應用范圍：
應用于工業自動化領域。
訂貨范例：
具體型號：BA10-AI/I
技術要求：輸入電流AC 0-50A；輸出DC 4-20mA；穿孔φ10mm；準確級0.5。
通訊協議：無
輔助電源：DC24V
|

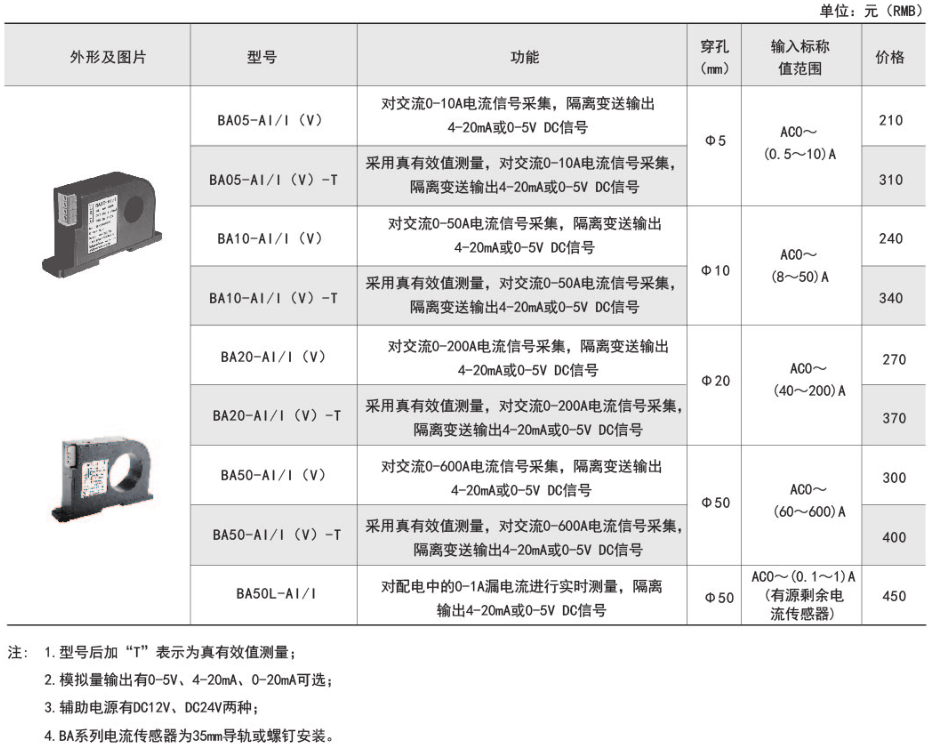

型號 |
功能 |
穿孔（mm） |
輸入標稱值范圍 |
|
BA05-AI/I（V） |
對交流0-10A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 |
Φ5 |
AC0～(0.5～10)A |
|
BA05-AI/I（V）-T |
采用真有效值測量，對交流0-10A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 |
||
|
BA10-AI/I（V） |
對交流0-50A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 |
Φ10 |
AC0～(8～50)A |
|
BA10-AI/I（V）-T |
采用真有效值測量，對交流0-50A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 |
||
|
BA20-AI/I（V） |
對交流0-200A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 |
Φ20 |
AC0～(40～200)A |
|
BA20-AI/I（V）-T |
采用真有效值測量，對交流0-200A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 |
||
|
BA50-AI/I（V） |
對交流0-600A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 |
Φ50 |
AC0～(60～600)A |
|
BA50-AI/I（V）-T |
采用真有效值測量，對交流0-600A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 |
||
|
BA50L-AI/I |
對配電中的0-1A漏電流進行實時測量，隔離輸出4-20mA或0-5V DC信號 |
Φ50 |
AC0～(0.1～1)A（有源剩余電流傳感器） |

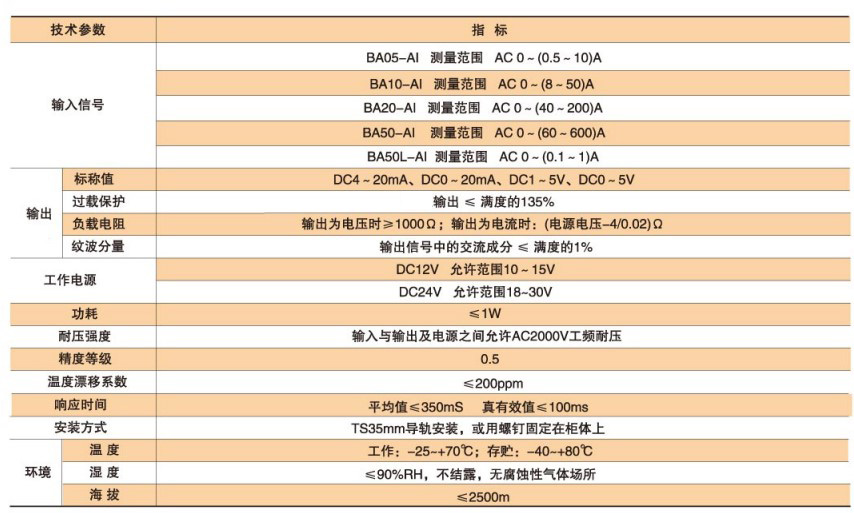

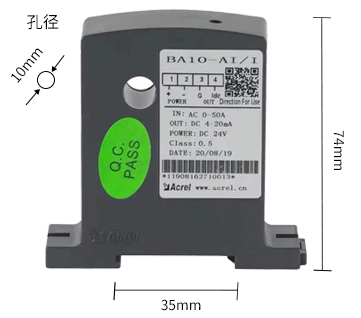

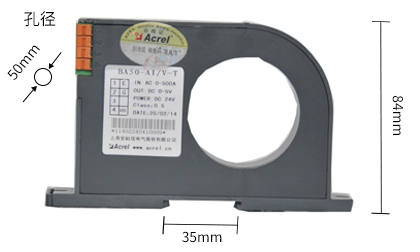

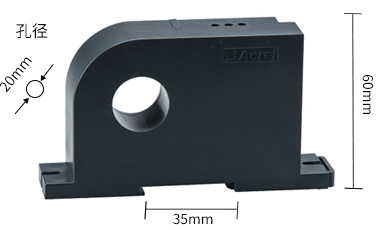

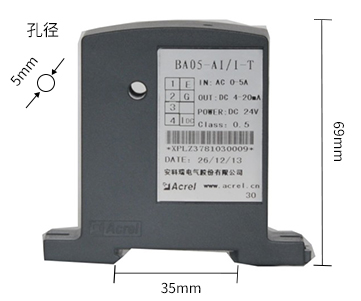

外形尺寸
BA05
BA10
BA20
BA50

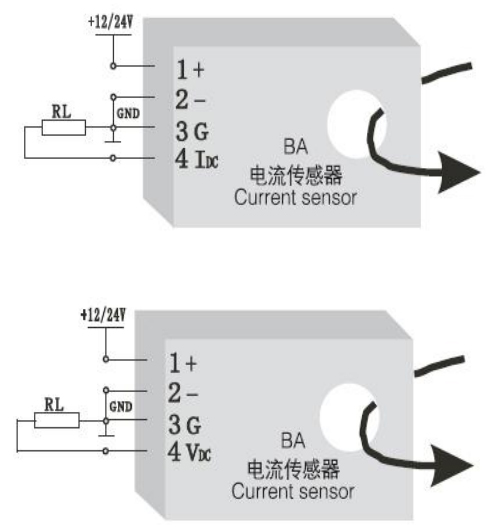

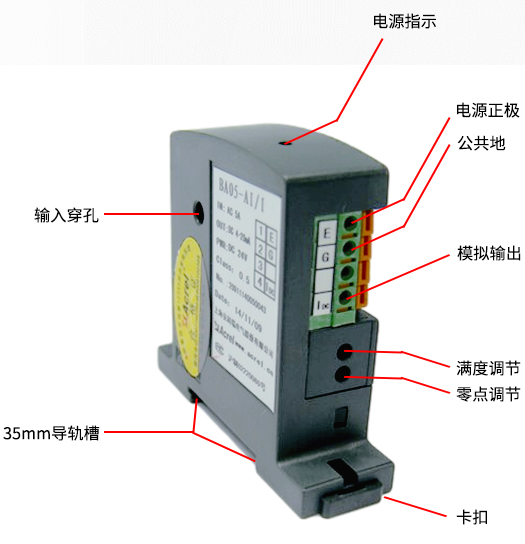

接線方式
1 —— + 電源正極（注意電源正極與地不可接反）
2 —— - 電源地
3 —— G（電流輸出負極,可與電源共地）
4 —— IDC(電流輸出正極)，VDC(電壓輸出正極)
2 —— - 電源地
3 —— G（電流輸出負極,可與電源共地）
4 —— IDC(電流輸出正極)，VDC(電壓輸出正極)
安裝示意

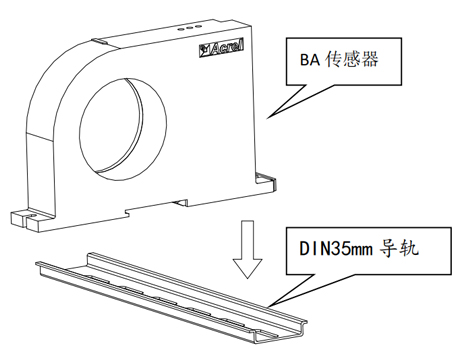

導軌安裝
選擇適合的地方安裝標準 DIN35mm 導軌，將 BA 傳感器安裝到導軌上即可；

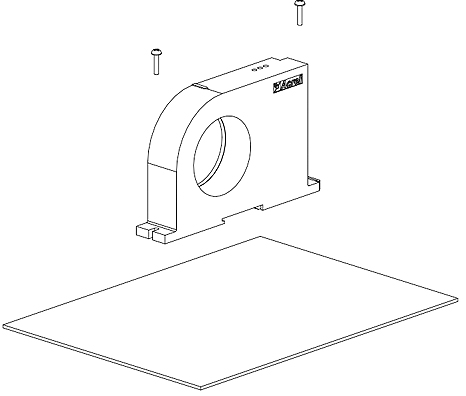

螺絲固定安裝
在柜體底板上，選擇適合的地方開兩個與所安裝傳感器固定孔位置相對應的螺紋孔； 將傳感器放置后安裝定位螺釘（順時針）。
